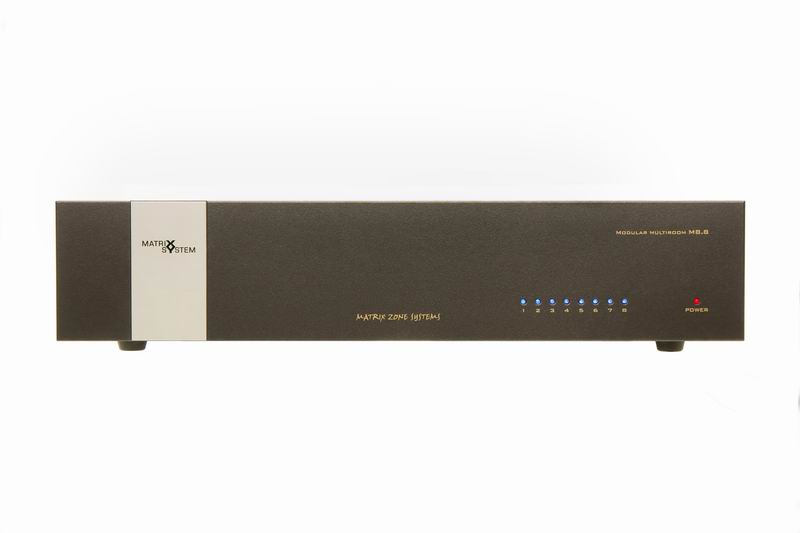

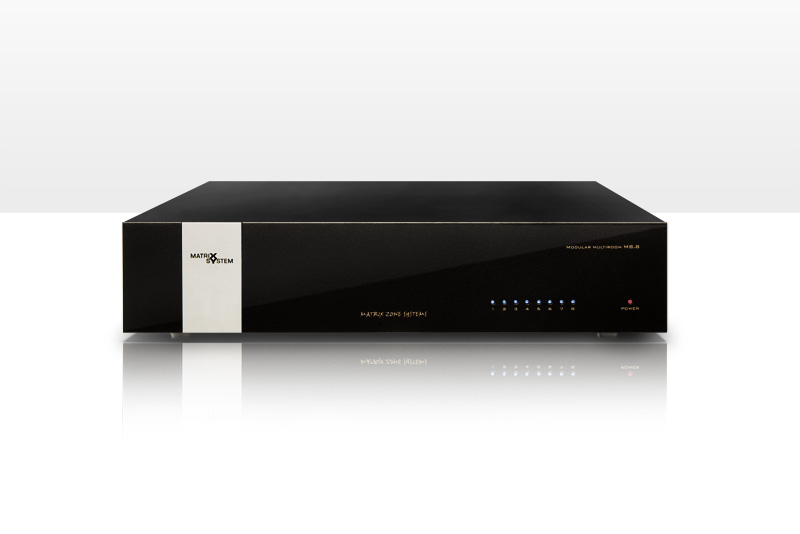

M 8.8AL
Riadiaca jednotka MULTIROOM - základňa bez výkonových zosilňovačov.
|
Popis
Riadiaca jednotka komfortného ozvučovacieho systému typu MULTIROOM bez výkonových zosilňovačov a DSP. Unikátny modulárny dizajn - Modular Design Construction, umožňuje vytvoriť systém s počtom výkonových

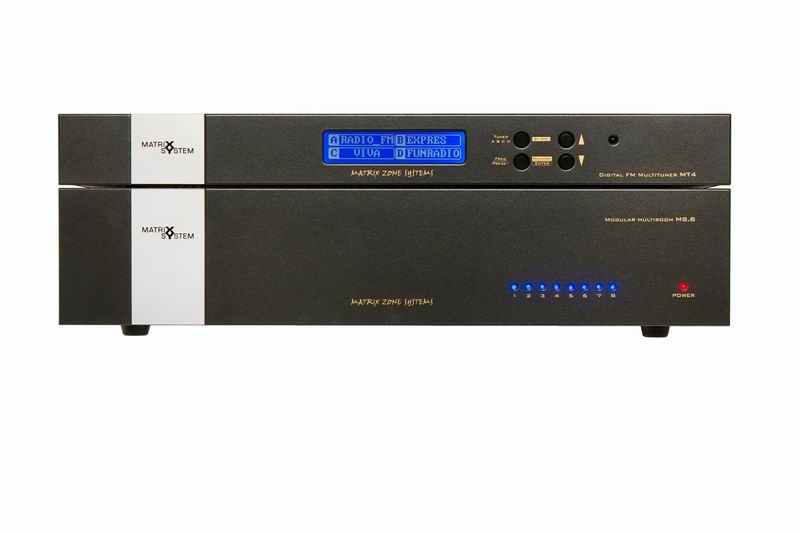

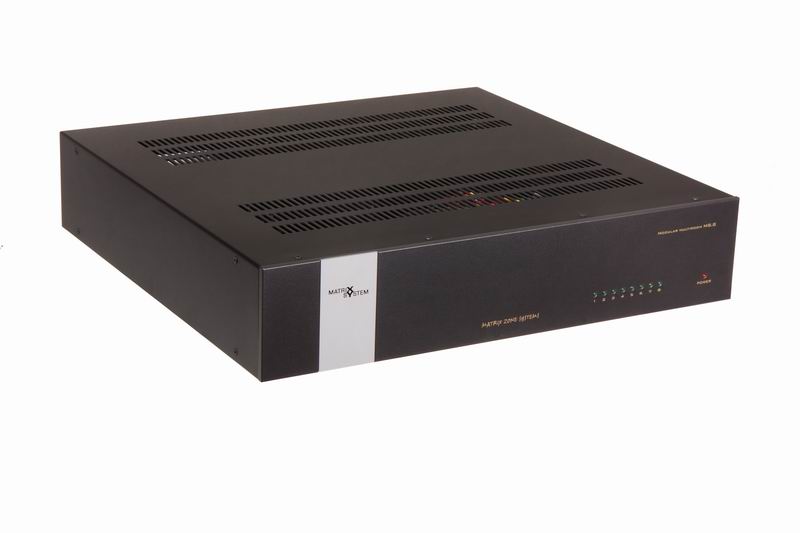

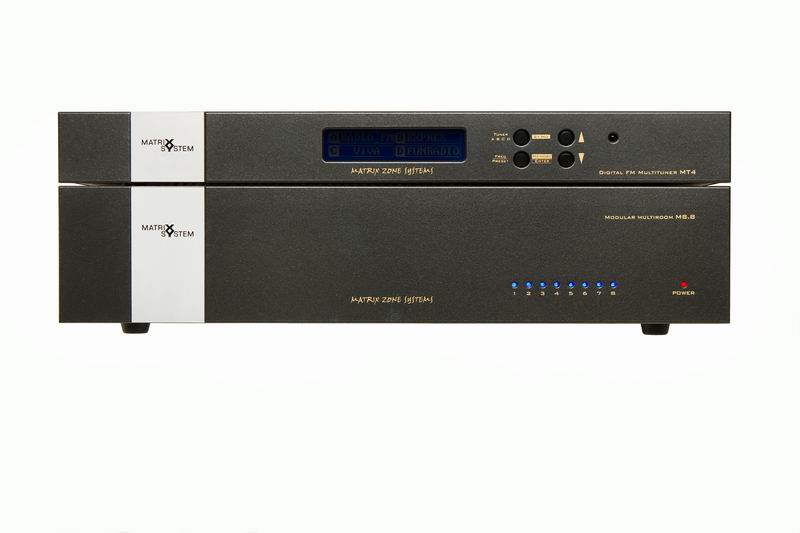

zosilňovačov podľa konkrétneho objektu jednoduchým zabudovaním príslušného počtu modulov výkonových zosilňovačov M 4040AMP do základne M 8.8AL. Ovládanie je riešené voliteľnými nástennými ovládačmi, diaľkovými ovládačmi (infra), univerzálnymi ovládačmi Pronto (wifi), počítačom cez web server, alebo systémom domácej automatizácie. Maximálnu konektivitu zabezpečujú sériové porty RS 232, rozhranie ethernet a USB. Možnosť doplnkového ozvučenia ďalších zón zaručuje prítomnosť tzv. aktívnej linky SEAL 4. Lokálny audio vstup v každej zóne zvyšuje atraktivitu hlavne pre využitie osobných prehrávačov (iPod). Priame dátové prepojenie s multitunerom MT 4L. Odporúčané sú reprosústavy vyššej kategórie s min. príkonom 40 W. Robustná kovová konštrukcia výšky 2U, možnosť zabudovať jednotku do stojanu typu rack 19".
Vlastnosti
-
8 stereo vstupov
-
Local Input v každej zóne
-
ethernet 10/
100
-
M-BUS zbernica (RS 485)
-
RS 232
-
IR OUTPUT programovateľné
-
PRONTO prostredie
-
WEB server
-
SEAL 4 Output 100W
Aplikácie
-
rodinné domy
-
hotely
-
penzióny
-
reštaurácie
-
kaviarne
|
Zóny
-
Modular Design Construction - do základne M 8.8AL možno vstavať podľa požiadavky maximálne 4 moduly M 4040AMP (t.j. 8 stereo zosilňovačov)
-
každú zónu možno samostatne ovládať zvoleným ovládačom, iPhone, iPad, počítačom, alebo systémom domácej automatizácie (Crestron, AMX...)
Vstupy a výstupy
-
8 stereo linkových vstupov (RCA)
-
1 lokálny linkový audio zdroj v každej zóne (napr. iPhone, CD prehrávač, TV...)
-
vstupná citlivosť: 600 mV
-
2 - 8 stereo linkových výstupov riadených DSP procesorom - počet závisí od zvoleného počtu modulov
výkonových zosilňovačov M 4040AMP
-
2 - 8 stereo výkonových výstupov - v závislosti od zvoleného počtu M 4040AMP
-
výstup aktívnej linky SEAL 4, 100W (viď. SEA )
Ovládače
-
nástenné: MB 8, MS 8, MS DISP, MS IR
-
diaľkové infra: M IR
-
programovateľné (WiFi): Philips PRONTO a pod.
-
tablety WiFi: iPad aplikácia
-
mobilné telefóny WiFi: iPhone aplikácia a pod.
-
ovládače systému
domácej automatizácie (ak je pripojená)
-
web server: PC, iPhone, iné
-
nástenné (SEAL): MS 4APN
-
diaľkové infra (SEAL): M IRS

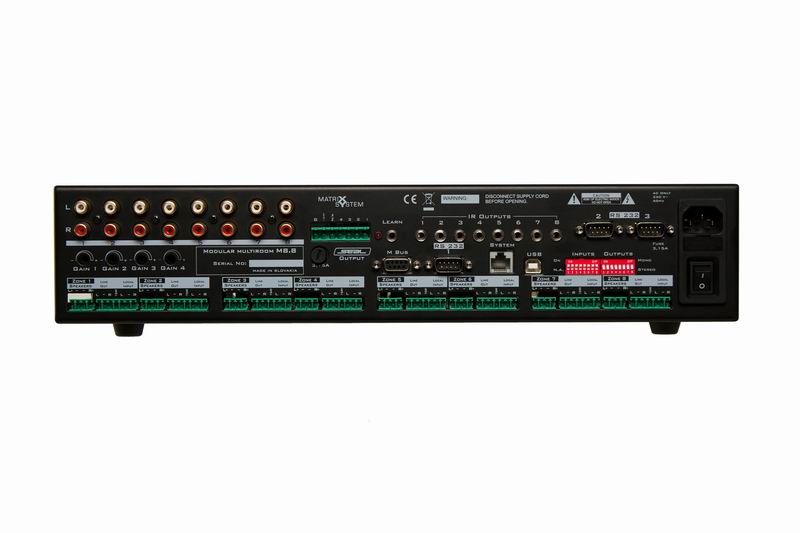

Ovládanie a konektivita
-
ethernet port, standard 10/100 Base TX, pevné pridelenie IP adresy (RJ 45)
-
3 sériové porty RS 232 (DB 9)
-
8 IR výstupov pre IR LED nalepovacie čidlá, individuálne programovateľné (mini jack)
-
1 M-Bus (rozhranie pre nástenné ovládače)
-
aplikácie pre iPhone a iPad
-
WEB server
Audio zosilňovače
-
Modular Design Construction - moduly zosilňovačov M
4040AMP možno vstavať podľa požiadavky v max. počte 4 do základne M 8.8AL
-
každý modul M 4040AMP obsahuje digitálny procesing a výkonové zosilňovače pre 2 stereo zóny
-
výstupný výkon pre 1 zónu: 2 x 40 W , 4 Ohmy
-
frekvenčný rozsah: 20 - 20.000 Hz
-
odstup signál šum: >72 dB
-
nastaviteľný limiter výkonu podľa výkonu pripojenej reprosústavy
Reprosústavy
-
odporúčané sú reprosústavy vyššej kategórie skrinkového, zabudovateľného, alebo podhľadového typu
-
opt. príkon každej reprosústavy: 40 W/4 Ohmy
Napájanie
Rozmery (mm)
-
430 x 95 x 410 (š x v x h)
Hmotnosť (kg)
Materiál a farba
-
čelný panel - dural 4 mm, frézovaný, antracitová metalíza
-
skrinka - oceľový plech, čierna prášková farba
Ostatné
-
inicializačný a diagnostický software dodávaný na CD
-
ovládací software a prostredie pre Philips PRONTO (voliteľné)
-
aplikácia pre zónové ovládanie pre iPhone, iPad (voliteľné)
-
WEB server pre ovládanie prostredníctvom PC
Základná schéma MULTIROOM
|
 |
