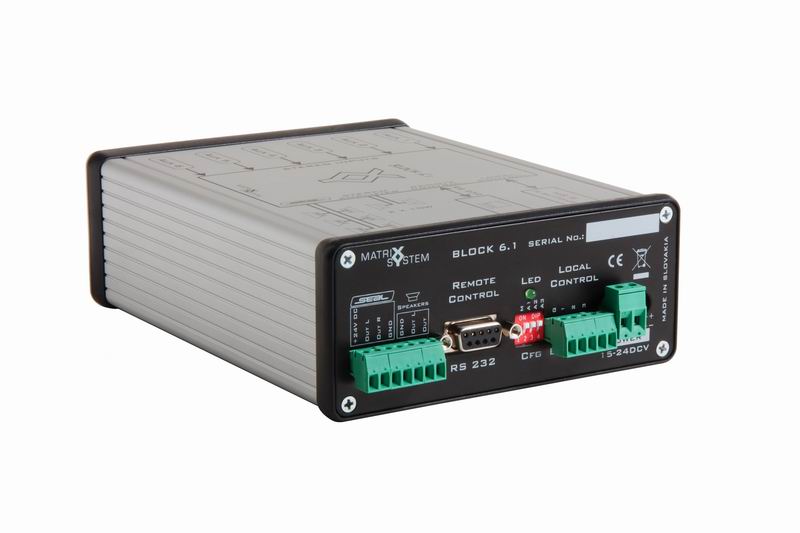

BLOCK 61

Digitálne ovládaný modul audio zosliňovača.

block.jpg img_0009.jpg img_0013.jpg img_6648.jpg img_6649.jpg

rs232

seal

pronto


Popis

Audio zosilňovač s unikátnymi vlastnosťami a využitím. Konštrukcia a navrhnutý spôsob ovládania ho predurčujú pre priame použitie pri jednoduchých aplikáciách, ako sú napr. učebne a prezentačné priestory, ako aj pre inteligentné zvukové inštalácie so vzdialeným digitálnym ovládaním. Spôsob ovládania zosilňovača - výber zvukového zdroja, hlasitosť a DSP možno zvoliť tiež podľa potreby. K dispozícii sú nástenné ovládače MS 8BL a sériový port RS 232, ktorý má dostupný súbor inštrukcií. Prostredníctvom RS 232 možno zosilňovač kompletne riadiť akýmkoľvek programovateľným zariadením ako napr. systémy domácej automatizácie, programovateľný diaľkový ovládač (PRONTO), alebo počítač. Výhodou je aj zobrazenie nastavených hodnôt na displeji ovládacieho zariadenia s RS 232. Ďalšou výhodou vzhľadom na malé rozmery, kompaktnosť konštrukcie a vzdialené ovládanie  je možnosť vhodného zabudovania modulu BLOCK do interiéru objektu, bez potreby trvalého fyzického prístupu. Zariadenie možno prepínať na stereo a mono prevádzku pomocou DIP. Výstupný zvukový signál po úprave DSP je možno využiť priamo na napájanie reprosústav (2 x 10 W), alebo ako linkový signál pre výkonový zosilňovač (PRE AMP), alebo výstup aktívnej linky umožňuje pripojiť reproduktory a ovládače určené pre SEAL. Priaznivý pomer ceny a úžitkových hodnôt, bezobslužnosť a široké možnosti použitia dávajú modulom BLOCK veľké perspektívy využitia.

Vlastnosti

  • 6 stereo vstupov
  • RS 232 sériový port (inštrukcie k dispozícii)
  • stereo výstup 2 x 10W/4 Ohmy
  • stereo výstup SEAL 1
  • linkový výstup riadený (preamp)
  • PRONTO prostredie (komunikačný program k dispozícii)

Aplikácie

  • učebne
  • inteligentné budovy
  • rodinné domy
  • hotely
  • prednáškové sály
  • konferenčné priestory
  • reštaurácie
  • kaviarne
  • autosalóny



Audio zosilňovač s DSP

  • samostatný modul riadiaceho audio zosilňovača s DSP
  • použitie ako predzosilňovač, zosilňovač k SEAL 1, stereo zosilňovač

Vlastnosti
vstupná citlivosť 600 mV
výkon 2 x 10 W/4 Ohmy
frekvenčný rozsah 20 - 20.000 Hz
celkové harmonické skreslenie 0,03 %
odstup signál / šum > 72 dB
regulácia basov + 12 dB, - 12 dB (krok 2 dB)
regulácia výšok + 12 dB, - 12 dB (krok 2 dB)



















Vstupy a výstupy

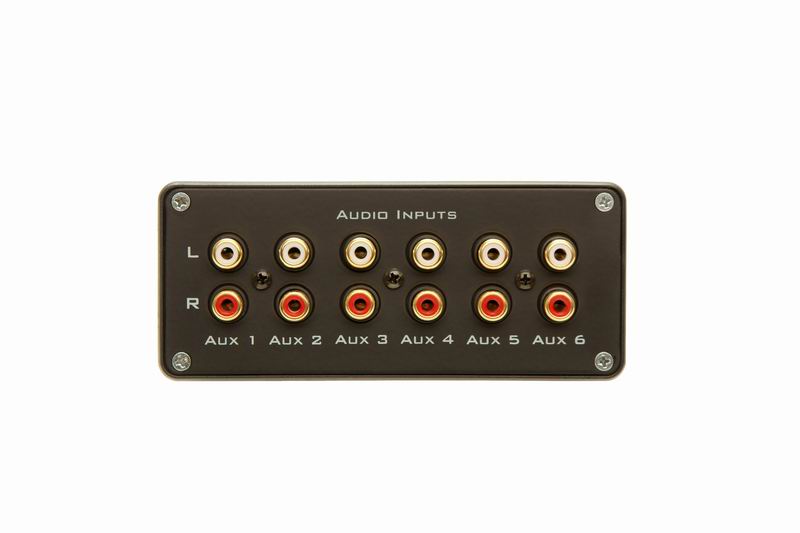

  • 6 linkových audio vstupov (RCA)
  • 1 stereo výstup 2 x 10 W / 4 Ohmy (násuvný radový konektor)
  • 1 stereo výstup aktívnej linky SEAL 1 riadený s DSP procesorom (násuvný radový konektor)

Ovládače

  • nástenný: MS 8BL
  • programovateľné: Philips PRONTO, iné
  • ovládače systému domácej automatizácie (ak je pripojená)

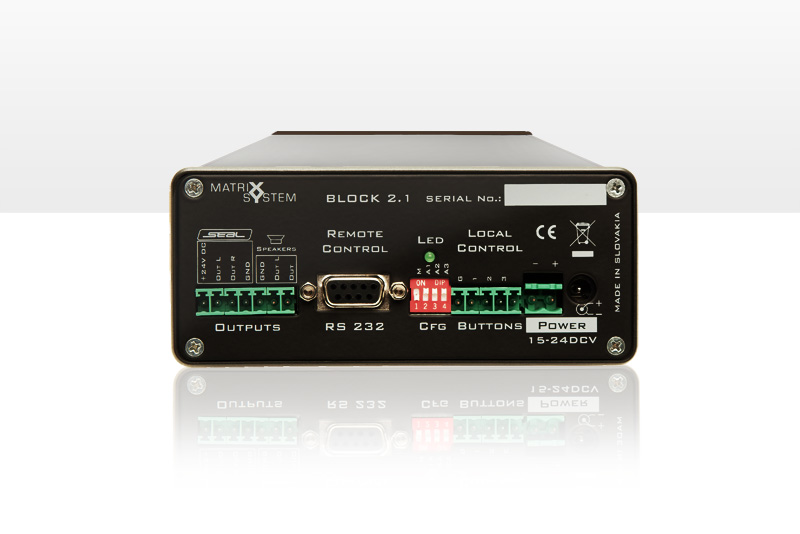

Ovládanie a konektivita

  • 1 sériový port RS 232   DB 9), protokol na vyžiadanie
  • 7 rôznych adries pre RS 232
  • 1 systémový port pre ovládač MS 8BL  (násuvný radový konektor)

Funkcie

  • zapnúť / vypnúť
  • výber audio zdroja (1 z 6 stereo)
  • hlasitosť
  • korekcie basov
  • korekcie výšok
  • prepínanie mono / stereo
  • signalizácia funkčnosti (LED)

Reprosústavy

  • odporúčané sú reprosústavy skrinkového, zabudovaného, alebo podhľadového typu
  • min. príkon každej reprosústavy : 10 W / 4 Ohmy
  • SEAL - odporúčané sú aktívne reprosústavy Matrix, alebo akékoľvek reprosústavy osadené zosilňovačom typu AMP 10AN

Napájanie

Rozmery (mm)

  • 128 x 55 x 168     (š x v x h)

Hmotnosť (kg)

  • 0,5

Materiál a farba

  • čelný panel - čierna prášková farba
  • skrinka - hliníkový profil, prírodný elox

Ostatné

  • ovládací software a prostredie pre Philips PRONTO
